Faktor kunci dalam menentukan kinerja jaringan adalah topologinya. Secara topologi berarti bagaimana suatu jaringan diorganisasikan. Setiap jaringan terdiri dari node yang berbeda dan node ini terhubung satu sama lain dengan link. Susunan link ini dengan cara yang berbeda menghasilkan berbagai jenis topologi jaringan. Tautan ini dapat didefinisikan baik secara fisik maupun logis.
Ada banyak cara di mana jaringan dapat diatur dan setiap jenis topologi memiliki kelebihan dan kekurangannya sendiri.
Jika Anda bertanggung jawab untuk memilih topologi untuk jaringan Anda, ada beberapa hal yang harus Anda pertimbangkan sebelum membuat keputusan.
Jumlah node yaitu jumlah mesin di jaringan Anda, anggaran, dan tujuan jaringan adalah faktor terpenting dalam memutuskan topologi jaringan mana yang harus dipilih.
Pengertian Topologi Jaringan
Topologi jaringan adalah pengaturan fisik dan logis dari node dan koneksi dalam jaringan. Node biasanya menyertakan perangkat seperti sakelar, router, dan perangkat lunak dengan fitur sakelar dan router. Topologi jaringan sering direpresentasikan sebagai grafik.
Topologi jaringan menggambarkan susunan jaringan dan lokasi relatif arus lalu lintas. Administrator dapat menggunakan diagram topologi jaringan untuk menentukan penempatan terbaik untuk setiap node dan jalur optimal untuk arus lalu lintas.
Dengan topologi jaringan yang terdefinisi dengan baik dan terencana, organisasi dapat lebih mudah menemukan kesalahan dan memperbaiki masalah, meningkatkan efisiensi transfer datanya
Ada dua jenis koneksi dalam sistem jaringan komputer. Jenis-jenis tersebut adalah sebagai berikut:
1. Topologi Jaringan Fisik
Ini dapat dijelaskan sebagai jenis koneksi yang nyata. Ini adalah koneksi fisik dalam jaringan seperti kabel, router, sakelar, kabel, dll. Ini adalah tata letak fisik node dan koneksi antara node jaringan.
2. Topologi Jaringan Logis
Ini dapat dijelaskan sebagai bagian non-nyata dari koneksi atau konfigurasi perangkat lunak jaringan. Ini menunjukkan bagaimana data mengalir di dalam jaringan.
Contoh konfigurasi tersebut adalah VLAN (Virtual LAN). Topologi logis dari dua sistem dapat sama meskipun memiliki topologi fisik yang berbeda.
Fungsi Topologi Jaringan
Topologi jaringan juga memiliki fungsi yang dapat membantu suatu perangkat dalam bekerja. Untuk mengetahui lebih jelas, berikut adalah fungsi dari topologi jaringan:
1. Menghubungkan Perangkat
Fungsi utama dari topologi jaringan adalah menghubungkan berbagai perangkat dalam satu sistem.
Dengan adanya topologi, setiap perangkat dapat terhubung dan berkomunikasi dengan satu sama lain. Sehingga, hal ini memungkinkan terjadinya pertukaran data, file, dan sumber daya lainnya secara efisien.
2. Mengelola Lalu Lintas Data
Topologi jaringan berperan dalam pengelolaan lalu lintas data yang melewati jaringan. Topologi jaringan akan mengelola, lalu lintas data dengan lebih efisien, sehingga dapat mengurangi risiko kemacetan pada jaringan.
Beberapa topologi, seperti mesh dan pohon, memungkinkan data untuk dikirimkan melalui jalur-jalur alternatif jika ada jalur utama yang terganggu.
3. Meningkatkan Kinerja
Memilih topologi jaringan yang tepat dapat membantu meningkatkan kinerja jaringan secara keseluruhan.
Beberapa topologi, seperti cincin dan mesh, memiliki kinerja tinggi dan efisien dalam mentransmisikan data, sehingga memastikan jaringan berjalan dengan lancar.
4. Meningkatkan Ketersediaan
Beberapa topologi jaringan, seperti mesh dan pohon, menawarkan tingkat ketersediaan yang lebih tinggi. Dalam topologi mesh sendiri, jika ada perangkat yang mengalami masalah, data masih dapat dikirimkan melalui jalur-jalur alternatif.
Hal ini memastikan jaringan tetap beroperasi bahkan saat terjadi kegagalan pada beberapa perangkat.
5. Memastikan Keamanan
Topologi jaringan juga dapat mempengaruhi tingkat keamanan jaringan. Beberapa topologi memungkinkan untuk mengisolasi bagian-bagian tertentu dari jaringan, sehingga dapat meningkatkan keamanan dan mengurangi risiko akses tidak sah ke data dan informasi sensitif.
6. Skalabilitas
Topologi jaringan juga harus dapat diatur dengan mudah untuk memastikan skalabilitas jaringan. Dengan pertumbuhan perusahaan atau organisasi, jaringan harus dapat diperluas dan diubah dengan mudah tanpa mengganggu kinerja atau keandalan.
Cara Kerja Topologi Jaringan
Di dunia yang didorong oleh teknologi ini, jaringan memainkan peran penting dalam aktivitas sehari-hari setiap individu dan organisasi. Tetapi harus ada beberapa model atau pedoman khusus yang harus diikuti untuk menghubungkan satu perangkat ke perangkat lainnya.
Tata letak logis atau fisik atau konfigurasi jaringan ini dikenal sebagai topologi jaringan, dan jika Anda seorang profesional TI, inilah yang perlu Anda ketahui.
Topologi jaringan adalah pengaturan substansial dari jaringan di mana semua node terhubung satu sama lain menggunakan tautan jaringan atau jalur penghubung.
Selain hanya menjelaskan bagaimana node saling berhubungan, topologi jaringan juga menjelaskan bagaimana data ditransfer dalam suatu jaringan.
Topologi jaringan logis adalah representasi tingkat tinggi tentang bagaimana dua atau lebih node terhubung. Topologi jaringan logis menggambarkan atau menjelaskan bagaimana sinyal bekerja pada jaringan dan bagaimana data ditransmisikan dari satu node ke node lain pada tingkat yang sangat tinggi.
Di sisi lain, topologi fisik menggambarkan bagaimana node secara fisik terhubung satu sama lain. Koneksi fisik dapat dibuat menggunakan kabel, konektivitas nirkabel, komponen jaringan, dan banyak lagi.

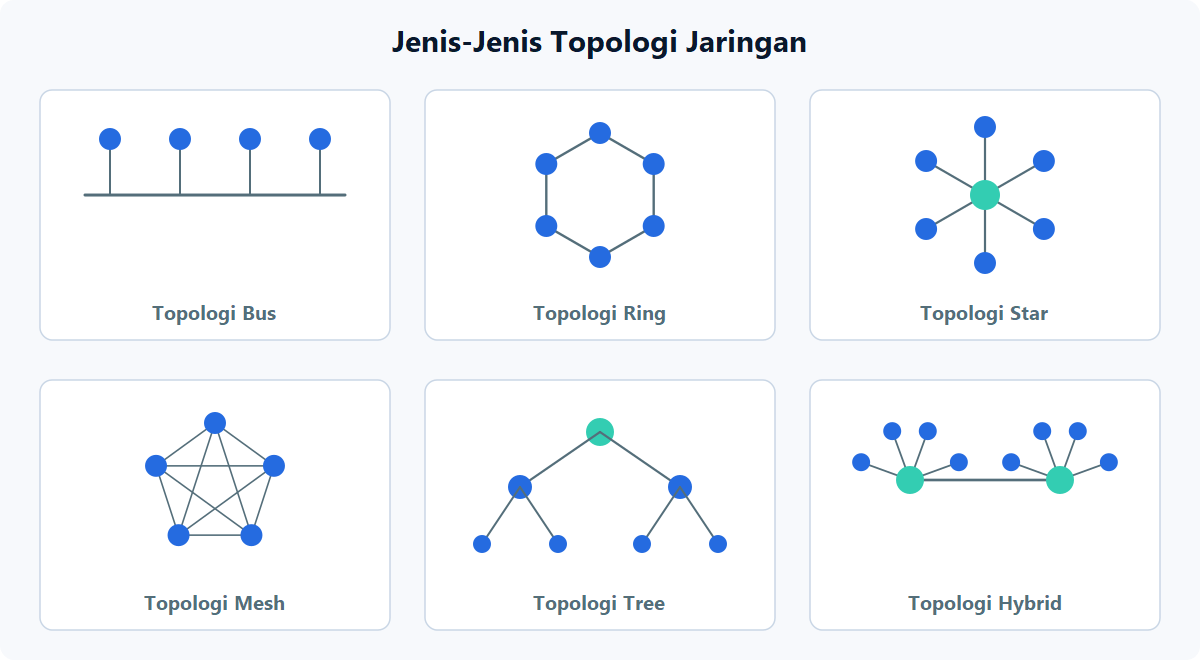

Jenis-Jenis Topologi Jaringan
1. Topologi Bus
Topologi bus adalah jenis topologi paling sederhana di mana bus atau saluran umum digunakan untuk komunikasi dalam jaringan. Bus terhubung ke berbagai tap dan dropline. Keran adalah konektornya, sedangkan dropline adalah kabel yang menghubungkan bus dengan komputer. Dengan kata lain, hanya ada satu saluran transmisi untuk semua node.
a. Keuntungan Topologi Bus
Berikut kelebihan/keuntungan menggunakan topologi bus:
- Biaya kabel sangat kurang dibandingkan dengan topologi lain, sehingga banyak digunakan untuk membangun jaringan kecil.
- Terkenal dengan jaringan LAN karena murah dan mudah dipasang.
- Ini banyak digunakan ketika instalasi jaringan kecil, sederhana, atau sementara.
- Topologi bus adalah salah satu topologi pasif. Jadi komputer di bus hanya mendengarkan data yang dikirim, yang tidak bertanggung jawab untuk memindahkan data dari satu komputer ke komputer lain.
b. Kekurangan Topologi Bus
Berikut adalah kekurangan/kekurangan topologi bus:
- Jika kabel umum gagal, maka seluruh sistem akan mogok.
- Ketika lalu lintas jaringan padat, terjadi tabrakan di jaringan.
- Setiap kali lalu lintas jaringan padat, atau node terlalu banyak, waktu kinerja jaringan berkurang secara signifikan.
- Kabel selalu memiliki panjang yang terbatas.
2. Topologi Ring
Topologi ring adalah topologi dimana setiap komputer terhubung dengan tepat dua komputer lainnya membentuk ring. Penyampaian pesan bersifat searah dan melingkar.
Topologi jaringan ini bersifat deterministik, yaitu setiap komputer diberikan akses untuk transmisi pada interval waktu yang tetap. Semua node terhubung dalam loop tertutup.
Topologi ini terutama bekerja pada sistem berbasis token dan token bergerak dalam satu lingkaran dalam satu arah tertentu.
Dalam topologi ring, jika token gratis maka node dapat menangkap token dan melampirkan data dan alamat tujuan ke token, dan kemudian meninggalkan token untuk komunikasi.
Ketika token ini mencapai node tujuan, data dihapus oleh penerima dan token dibebaskan untuk membawa data berikutnya. Misalnya, Token Ring, dll.
a. Keuntungan Topologi Ring
- Jaringan cincin dapat menjangkau jarak fisik yang lebih jauh, karena node akan membuat ulang pesan saat sedang diteruskan.
- Menambahkan lebih banyak node tidak akan memperlambat seluruh jaringan, karena hanya node yang memiliki token yang dapat mengirimkan data; Jaringan dering yang lebih besar hanya akan memiliki banyak token yang diedarkan.
- Relatif terjangkau dan mudah untuk membangun/memperluas jaringan cincin, karena pada dasarnya hanya menempatkan perangkat ke dalam rantai daisy tertutup.
b. Kekurangan Topologi Ring
- Bergantung pada bagaimana jaringan dering dikonfigurasi, satu pemutusan jaringan secara teknis masih dapat berfungsi secara normal. Tetapi dengan 2 node yang rusak, jaringan cincin pada dasarnya akan runtuh menjadi 2 bagian yang terpisah.
- Sangat sulit untuk menambah atau menghapus sebuah node, karena akan mempengaruhi seluruh jaringan.
3. Topologi Star
Topologi star adalah topologi jaringan komputer di mana semua node terhubung ke hub terpusat. Hub atau switch bertindak sebagai middleware antara node. Setiap node yang meminta layanan atau menyediakan layanan, pertama-tama hubungi hub untuk komunikasi.
Perangkat pusat (hub atau sakelar) memiliki tautan komunikasi titik ke titik (tautan khusus antara perangkat yang tidak dapat diakses oleh beberapa komputer lain) dengan perangkat.
Perangkat pusat kemudian menyiarkan atau unicast pesan berdasarkan perangkat pusat yang digunakan. Hub menyiarkan pesan, sedangkan sakelar unicast pesan dengan mempertahankan tabel sakelar. Penyiaran meningkatkan lalu lintas data yang tidak perlu dalam jaringan.
Dalam topologi star, hub dan switch bertindak sebagai server, dan perangkat lain yang terhubung bertindak sebagai klien.
Hanya satu port input-output dan satu kabel yang diperlukan untuk menghubungkan sebuah node ke perangkat pusat.
Topologi ini lebih baik dari segi keamanan karena data tidak melewati setiap node. Misalnya LAN Berkecepatan Tinggi, dll.
a. Keuntungan Topologi Star
- Relatif mudah diatur dan dirawat – Cukup sambungkan atau putuskan sambungan perangkat dari hub pusat.
- Node yang rusak tidak akan memengaruhi jaringan lainnya.
b. Kekurangan Topologi Star
- Performa jaringan dan jumlah koneksi dibatasi oleh perangkat pusat.
- Hub atau router pusat yang baik bisa sangat mahal.
- Titik kegagalan. Jika node pusat turun, seluruh jaringan runtuh.
4. Topologi Mesh
Topologi mesh adalah topologi jaringan komputer dimana node-nodenya saling berhubungan satu sama lain. Dengan kata lain, komunikasi langsung terjadi antara node dalam jaringan.
Ada terutama dua jenis Mesh:
– Full Mesh: Di mana setiap node terhubung ke setiap node lain dalam jaringan.
– Partial Mesh: Di mana, beberapa node tidak terhubung ke setiap node dalam jaringan.
Dalam topologi mesh yang terhubung penuh, setiap perangkat memiliki tautan titik ke titik dengan setiap perangkat lain dalam jaringan.
Jika ada ‘n’ perangkat dalam jaringan, maka setiap perangkat memiliki port input-output dan tautan komunikasi ‘(n-1)’ yang tepat.
Tautan ini adalah tautan simpleks, yaitu data bergerak hanya dalam satu arah. Tautan dupleks (di mana data dapat berjalan di kedua arah secara bersamaan) dapat menggantikan dua tautan simpleks.
Jika kita menggunakan tautan simpleks, maka jumlah tautan komunikasi akan menjadi ‘n(n-1)’ untuk perangkat ‘n’ , sedangkan ‘n(n-1)/2’ jika kita menggunakan tautan dupleks di topologi jala. Misalnya, Internet (WAN), dll.
a. Keuntungan Topologi Mesh
- Jaringan yang sangat kuat. Satu atau dua garis putus tidak akan menyebabkan seluruh jaringan runtuh.
- Relatif mudah untuk memecahkan masalah dan menemukan simpul yang rusak ketika rute tertentu mengalami gangguan.
b. Kekurangan Topologi Mesh
- Sangat mahal. Melibatkan banyak pekerjaan jaringan dan kabel.
- Mungkin tidak mudah untuk diperluas, karena menambahkan node tambahan ke jaringan akan berarti lebih banyak biaya dan perubahan konfigurasi.
5. Topologi Tree
Topologi Tree–juga disebut topologi “hierarki” atau “bintang dari bintang”, topologi tree adalah kombinasi dari topologi bus dan star. Node terhubung dalam kelompok workstation berkonfigurasi bintang yang bercabang dari “root” tunggal.
Node akar biasanya mengontrol jaringan dan terkadang arus lalu lintas jaringan. Topologi ini mudah diperluas ketika pengguna baru perlu ditambahkan, itu hanya masalah menambahkan hub baru.
Ini juga mudah dikendalikan karena root menyediakan manajemen dan pemantauan terpusat.
a. Keuntungan Topologi Tree
- Baik untuk jaringan besar yang dibagi menjadi beberapa kelompok. Misalnya, organisasi dengan berbagai departemen – Pelatihan, keuangan, pemasaran, dll…
- Lebih mudah dikelola karena jaringan dibagi menjadi beberapa segmen.
- Cukup kuat bila dikonfigurasi dengan benar. Jika sub-jaringan rusak, itu tidak akan memengaruhi jaringan lainnya.
b. Kekurangan Topologi Tree
- Mahal untuk membangun, karena melibatkan banyak peralatan jaringan dan kabel.
- Tergantung pada bagaimana jaringan pohon dibangun kembali – Jika “node tingkat atas” atau hub pusat turun, seluruh jaringan dapat lumpuh.
6. Topologi Hybrid
Topologi Hybrid adalah topologi komputer yang merupakan kombinasi dari dua atau lebih topologi. Dalam penggunaan praktis, mereka adalah yang paling banyak digunakan.
Pada topologi ini, semua topologi saling berhubungan sesuai dengan kebutuhan sehingga membentuk hybrid. Semua fitur bagus dari setiap topologi dapat digunakan untuk membuat topologi hybrid yang efisien.
a. Keuntungan Topologi Hybrid
- Desain yang fleksibel.
- Dapat diskalakan. Perluas sesuai kebutuhan organisasi, dan kecilkan jika diperlukan.
b. Kekurangan Topologi Hybrid
- Kompleks dalam desain. Insinyur jaringan harus mengetahui berbagai topologi dan tipu muslihat jaringan.
- Ini mungkin bukan yang paling hemat biaya, karena mungkin melibatkan penggunaan banyak perangkat jaringan yang berbeda.
Bagaimana Cara Memilih Topologi Yang Tepat Untuk Bisnis Anda?
Ada faktor-faktor tertentu yang harus dipertimbangkan saat memilih topologi mana yang terbaik untuk bisnis mereka. Berikut ini adalah faktor terpenting yang harus dipertimbangkan saat memilih topologi jaringan komputer untuk bisnis mereka:
Mengetahui topologi jaringan komputer yang sesuai dan memenuhi kebutuhan bisnis adalah faktor terpenting dalam menentukan topologi jaringan mana yang harus diadopsi. Setiap bisnis memiliki persyaratan dan kebutuhannya sendiri, misalnya beberapa bisnis memerlukan tingkat transmisi data yang tinggi sedangkan beberapa bisnis perlu menangani jumlah data yang lebih besar secara real time.
1. Skalabilitas
Setiap bisnis memiliki potensi untuk tumbuh dan berkembang. Jadi skalabilitas topologi jaringan komputer yang digunakan merupakan faktor penting.
Jika pemilik bisnis mampu memprediksi pertumbuhan bisnis maka akan lebih mudah untuk memilih topologi komputer tertentu.
Setiap topologi memiliki potensi skalabilitasnya sendiri misalnya topologi Star memudahkan untuk menambah atau menghapus node dari jaringan.
Karena setiap node memiliki tautan individual dengan perangkat pusat sedangkan dalam kasus topologi Ring penambahan atau penghapusan node sangat merepotkan karena seluruh jaringan offline untuk menjalankan tugas-tugas ini.
2. Hemat biaya
Biaya selalu merupakan faktor penting secara umum. Setiap bisnis ingin menghemat uang, mengurangi biaya, dan meningkatkan pendapatannya. Dalam kasus topologi jaringan komputer, kompleksitas jaringan berbanding lurus dengan biaya pengaturan topologi jaringan.
Saat memilih topologi jaringan komputer, kita tidak hanya harus mempertimbangkan biaya pengaturan jaringan tetapi juga mempertimbangkan biaya pemeliharaan jaringan dan biaya peningkatan jaringan.
Harus ada keseimbangan antara biaya pemasangan jaringan, pemeliharaan jaringan, pengoperasian jaringan, dan tingkat kinerja jaringan.
Misalnya topologi Mesh mungkin merupakan topologi yang paling tidak efisien karena membutuhkan banyak tautan sedangkan dalam kasus topologi ring dan topologi bintang, biaya jaringan minimal.
3. Keamanan
Keamanan data adalah bagian yang sangat penting dari kebijakan bisnis apa pun. Keamanan dan kerahasiaan data sangat penting dan reputasi perusahaan dipertaruhkan dalam hal keamanan data.
Topologi jaringan yang paling aman adalah topologi Mesh karena menyediakan koneksi khusus ke setiap node dan kemungkinan kehilangan paket data minimal dan keamanan yang ditawarkan adalah yang terbaik.
Manfaat Topologi Jaringan
Struktur node network komputer ini memiliki banyak manfaat yang menguntungkan untuk sebuah instalasi komputer dalam skala tertentu tergantung kebutuhan Anda. Adapun manfaat topologi jaringan adalah sebagai berikut.
Kemudahan Troubleshooting
Dengan topologi yang terstruktur, identifikasi dan perbaikan masalah menjadi lebih mudah. Misalnya, dalam topologi bintang (star), jika ada masalah pada satu kabel atau perangkat, hanya perangkat tersebut yang terpengaruh, bukan seluruh network.
Fleksibilitas dalam Desain
Berbagai jenis topologi memungkinkan desain yang fleksibel sesuai dengan kebutuhan dan kondisi fisik lokasi, seperti gedung perkantoran atau universitas.
Keandalan dan Redundansi
Dalam beberapa jenis topologi jaringan, terdapat beberapa jalur untuk data dapat mengalir. Jika satu jalur mengalami kegagalan, jalur alternatif dapat digunakan, sehingga meningkatkan keandalan jaringan.
Secara keseluruhan, pemilihan topologi jaringan yang tepat akan mempengaruhi efisiensi operasional, keamanan, dan kemampuan ekspansi jaringan di masa depan. Setiap topologi memiliki kelebihan dan kekurangan yang harus dipertimbangkan berdasarkan kebutuhan spesifik.
Kesimpulan
Demikian penjelasan lengkap artikel ini terkait topologi jaringan dalam instalasi komputer. Anda telah menjelajahi mulai dari pengertian, keenam jenis topologi ini, hingga tiga manfaat utamanya.
Jaringan komputer akan selalu terkoneksi sebelum dapat bekerja secara maksimal untuk browsing internet, sehingga bukan berarti jaringan ini juga sangat bergantung pada akses internet baik kecepatan maupun jumlah kecepatannya.
Terciptanya jaringan komputer ini mampu berbagi sumber daya tanpa masalah meski berjauhan. Anda dapat berbagi data berupa dokumen, video, gambar dan data lainnya dengan orang-orang yang terjauh atau di luar negeri tanpa ada batasan jumlah dan akses selama terhubung dengan jaringan internet.
Selain itu, Anda juga dapat berbagi penyimpanan dan perangkat keras menggunakan berbagi perangkat keras.
Anda juga dapat berbagi koneksi internet yang ada dengan banyak orang atau yang disebut dengan Internet Access Sharing yang menggunakan router dengan kemampuan untuk mengalokasikan bandwidth dengan mudah untuk setiap komputer yang membutuhkannya.
